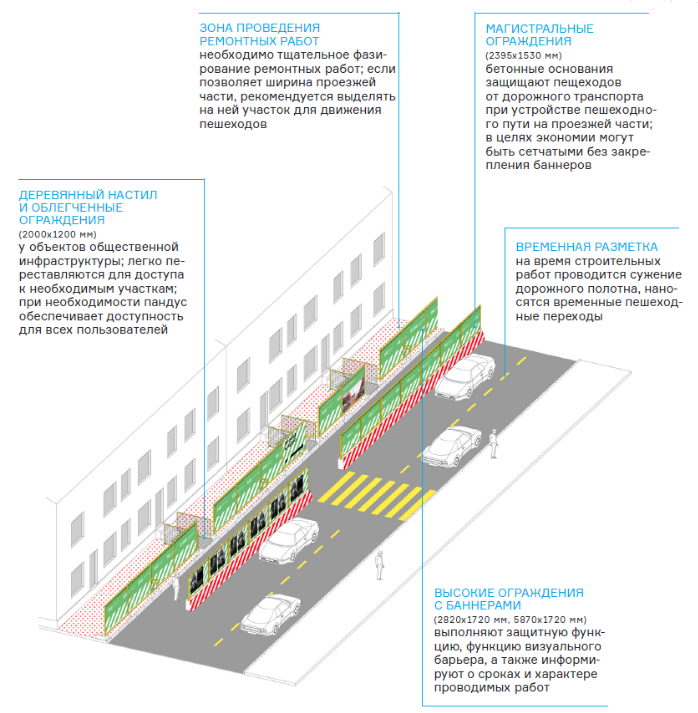

Расположение элементов ограждений
Конфигурации ограждающих элементов разработаны с учетом их назначения и места установки
При организации строительных работ необходимо предусмотреть освещение, комфортный доступ к объектам общественной и транспортной инфраструктуры, защиту существующих деревьев.
Стоимость печати баннеров в таблице не учитывают скидки на широкоформатную печать баннеров для рекламных агентств, оформите заявку для получения прайс-листа, согласно вашему объему печати.
При заказе от 1000м2 расчёт стоимости печати ведется по специальной цене.
При заказе печати баннеров и сетки от 250м2 в месяц вы получаете оптовые цены!
Алгоритм установки и типология информационных баннеров
Для информирования горожан о проводимых строительных работах разработаны различные типы информационных баннеров, размещаемых на элементах ограждения. Разработку дизайн-макетов и печать баннеров следует выполнять централизованно с целью сохранения единства внешнего вида строительных площадок.
Общие принципы установки баннеров:
- применение на всех улицах единых макетов баннеров;
- в целях экономии каждое пятое ограждение оставляется пустым (кроме мест ограждения производственных площадок и мест размещения временных сооружений);
- банеры крепятся в один ряд вдоль пешеходных путей со стороны стройплощадки;
- баннеры не устанавливаются на ограждениях второго ряда (между пешеходными путями и проезжей частью) для обеспечения визуальной связи зон улицы;
- размещение различных типов баннеров равномерно вдоль улицы для обеспечения информативности и разнообразия ограждений на всех участках;
- в случае, если работы проводятся по захваткам, ограждения с баннерами переносятся поочередно по мере выполнения захваток. Захватка должна содержать полный комплект баннеров;
- при составлении раздела ПОС необходимо учитывать количество баннеров, исходя из возможности их использования повторно, перемещая вдоль улицы по ходу выполнения работ.
Для установки разработана линейка баннеров, совмещающих следующие функции:
- навигация;
- размещение информационного щита;
- эстетически привлекательное ограждение зоны проведения строительных работ;
- снижение попадания строительной пыли в зону движения пешеходов.
Технические параметры информационного баннера:
- Размер баннера 2820 х 1720 мм.
- Носитель выполняется из баннерной сетки.
- По периметру баннера устанавливаются люверсы для крепления к ограждению.
Типы баннеров:
- Тип 1. Информационный баннер строительного участка.
- Тип 2. Информационный баннер с данными о программе «Моя улица»*. Тип 3. Линейный баннер с опциональными навигационными элементами.
- Тип 4. Баннер для размещения элементов временной выставки.
* предусмотрено 5 вариантов данного баннера, которые следует размещать вдоль улицы, избегая повторений

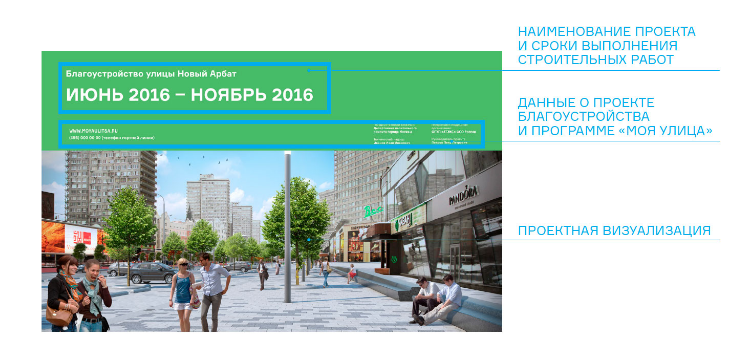

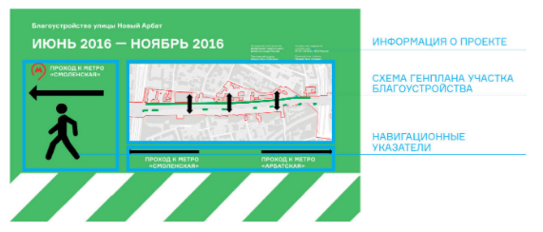

ТИП 1. ИНФОРМАЦИОННЫЙ БАННЕР СТРОИТЕЛЬНОГО УЧАСТКА
Принцип размещения баннера, выполняющего функцию информационного щита строительного участка: на каждые 100 м улицы в одном ряду баннерных заграждений — 1 баннер (обязательная установка баннеров в конце и в начале улицы)

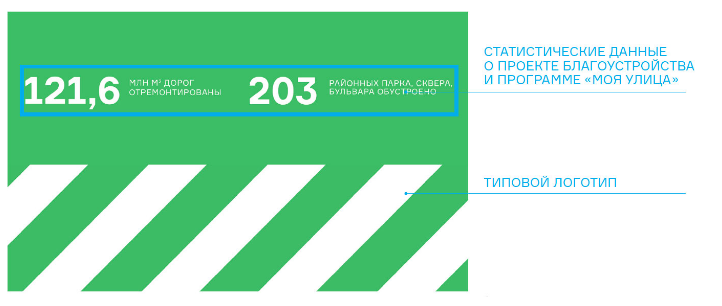

ТИП 2. ИНФОРМАЦИОННЫЙ БАННЕР С ДАННЫМИ О ПРОГРАММЕ «МОЯ УЛИЦА»
Баннер устанавливается вдоль пешеходных путей. На каждые 100м одного ряда баннерных заграждений устанавливается 4 информационных баннера. Предусмотрено 5 вариантов данного типа баннера с различной информацией, которые размещаются по очереди. Набор баннеров для каждой улицы должен содержать минимально возможное количество повторений.
ТИП 3. ЛИНЕЙНЫЙ БАННЕР И ОПЦИОНАЛЬНЫЕ НАВИГАЦИОННЫЕ ЭЛЕМЕНТЫ
Устанавливается вдоль пешеходных путей, заполняя основную протяженность ограждений (кроме каждого 5 ограждения, которое оставляется пустым).
На линейный баннер опционально крепятся навигационные указатели-наклейки у прохода к объектам торгово-бытового обслуживания и достопримечательностям.
ИНФОРМАЦИЯ О ВРЕМЕННОМ ОБХОДЕ
Установка: на площадях, в транспортных узлах и местах интенсивного пешеходного движения, где навигация пешеходов затруднена в связи с проводимыми работами.
НАПРАВЛЕНИЕ УКАЗАТЕЛЯ ВРЕМЕННОГО ОБХОДА
Установка: у прохода к крупному объекту, на который указывает навигационная стрелка (станция метрополитена, площадь и т.п.)
* Изображения на макетах даны в качестве образца. Наполнение макетов для каждого проекта разрабатывается индивидуально.
ЛИНЕЙНЫЙ УЧАСТОК
Установка: на линейных участках
НАКЛЕЙКИ НА БАННЕРЫ, ИНФОРМИРУЮЩИЕ О РАСПОЛОЖЕНИИ ОБЪЕКТОВ ОБЩЕСТВЕННОЙ ИНФРАСТРУКТУРЫ
Использование дополнительных навигационных наклеек позволяет быстро и эффективно адаптировать конфигурацию баннера при изменении его местоположения.
Установка: у прохода к объекту общественной инфраструктуры, на который указывает навигационная стрелка.
Угловая стрелка используется только на баннерах, закрывающих проходы к фасадам и другим объектам НЕПОСРЕДСТВЕННО перед поворотами к таковым.
- Угловые стрелки используются только с наложением на них основных пиктограмм.
- Основные пиктограммы наклеиваются поверх и равняются по краям стрелки.
- Иконка должна быть выровнена по краю, с соблюдением равных отступов.
- Стрелка может располагаться справа или слева от иконки, но указывать обязательно вверх.
Прямая стрелка Используется для указания направления движения в сторону объекта.
- Прямые стрелки используются только в комплекте с основными иконками.
- Основные пиктограммы наклеиваются сверху и равняются по краям плашки со стрелкой.
- Иконка должна быть выровнена по краям.
- Стрелка может указывать влево или вправо.

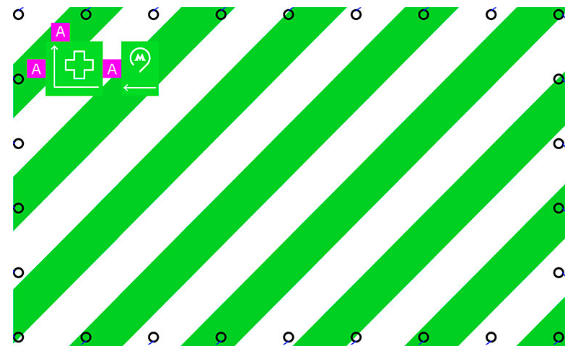

РАЗМЕЩЕНИЕ ПИКТОГРАММ НА БАННЕРЕ:
Пиктограммы размещаются только на баннерах Типа 3, всегда на одинаковом расстоянии от краев баннера и относительно друг друга.
А = 10 см
ТИП 4. БАННЕР ДЛЯ РАЗМЕЩЕНИЯ ЭЛЕМЕНТОВ ВРЕМЕННОЙ ВЫСТАВКИ
На каждые 100м одного ряда баннерных заграждений устанавливается 2 баннера с выставкой. На каждую улицу предусмотрен свой набор и разное количество выставочных баннеров. Набор баннеров для каждой улицы должен содержать минимально возможное количество повторений.

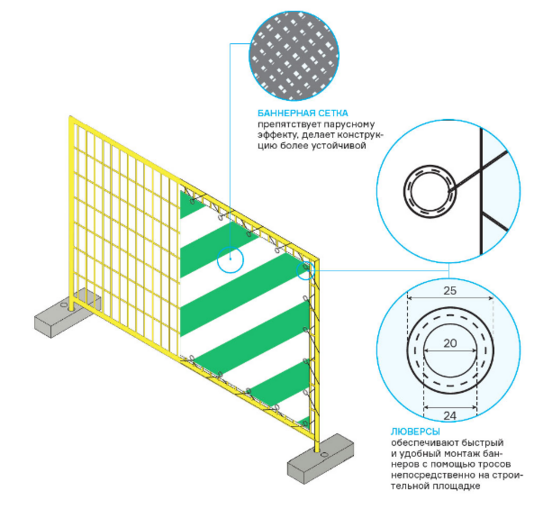

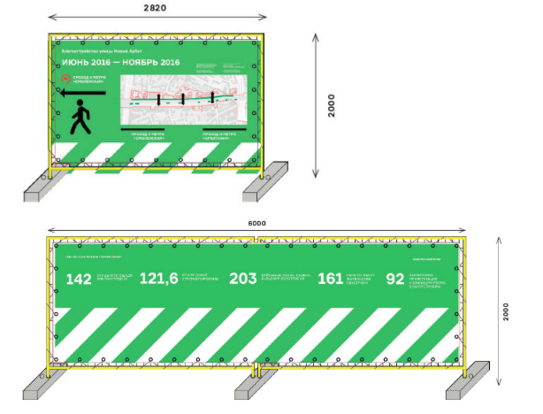

Конструкция крепления баннера к ограждению
В целях экономии за основу берутся типовые строительные ограждения. Баннеры защищают прохожих от строительной пыли и издалека предупреждают о проводимых ремонтных работах.
В целях экономии за основу берутся типовые строительные ограждения. Баннеры защищают прохожих от строительной пыли и издалека предупреждают о проводимых ремонтных работах.
Длинный баннер на две секции используется для защиты пешеходов от «грязных» работ, например резки плитки. Благодаря легкому креплению баннер удобно перемещать по строительной площадке.
Техническая информация по материалам и печати
- Все макеты баннеров делаются под размер 2920×1820 мм и предусматривают по 50мм с каждой стороны на загиб баннера для подшивки под люверсы. Таким образом видимая часть баннера с учетом люверсов составит 2820×1720 мм.
В случае необходимости изменения размеров баннеров, необходимо уведомить об этом заказчика.- Баннер Тип 1 желательно должен печататься на баннерном полотне.
- Остальные баннеры могут быть напечатаны на баннерной сетке с не очень крупными ячейками.
- Опциональные навигационные элементы печатаются на пленке Oracal цвет пленки 062 М (матовая), печать УФ белым тонером в два слоя плотная. Резка на плоттере.
В макете предусмотрено два слоя: для печати и для резки.- Цвета на макете выставлены по палитре CMYK (зеленый цвет 100.15.100.0)
- Технические требования для подготовки макета должны быть предоставлены за три дня до получения макетов в печать.
- Необходимо информировать и приглашать представителя заказчика на приладки и печать, чтобы на месте скорректировать цвет и качество печати.
УСТАНОВКА ИНФОРМАЦИОННЫХ БАННЕРОВ ДЛЯ ОГРАЖДЕНИЙ СТАНДАРТНЫЙ НАБОР БАННЕРОВ НА ПРОТЯЖЕННОСТЬ 100 М:
Тип 1. Информационный баннер строительного участка — 1 шт.
Тип 2. Информационный баннер с данными о программе «Моя улица» — 4 шт.
Тип 3. Баннер для размещения элементов временной выставки (портреты выдающихся деятелей и тп.) — 2 шт.
Остальные ограждения закрываются линейными баннерами, на которые крепят¬ся навигационные наклейки с указанием на пешеходный переход/метро/и т.п. Наклейки размещаются на пути движения пешеходов, на подходе к объекту с двух сторон для встречных пешеходных потоков.
ПРАВИЛА РАЗМЕЩЕНИЯ БАННЕРОВ:
- Варианты устанавливаются поочередно, максимально избегая повторений.
- Принцип расстановки баннеров должен сохраняться вне зависимости от протяженности улицы;
- Каждая захватка должна содержать полный набор баннеров на каждые 100 м протяженности;
- Набор баннеров предусмотрен для 100 м периметра —при протяженности захватки более 100 м набор дублируется необходимое число раз; Каждое 5 ограждение оставляется пустым без баннера;
- Между двумя пустыми баннерами обязательно должно быть 3 линейных баннера (Тип 3) и 1 баннер с информацией (Тип 1/2/4);

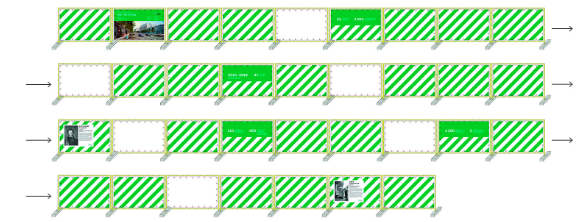

ПРИМЕР РАССТАНОВКИ БАННЕРОВ НА УЧАСТКЕ, ПРОТЯЖЕННОСТЬЮ 100М:
- Варианты устанавливаются поочередно, максимально избегая повторений.
- Принцип расстановки баннеров должен сохраняться вне зависимости от протяженности улицы;
- Каждая захватка должна содержать полный набор баннеров на каждые 100 м протяженности;
- Набор баннеров предусмотрен для 100 м периметра —при протяженности захватки более 100 м набор дублируется необходимое число раз; Каждое 5 ограждение оставляется пустым без баннера;
- Между двумя пустыми баннерами обязательно должно быть 3 линейных баннера (Тип 3) и 1 баннер с информацией (Тип 1/2/4);
ПРИМЕЧАНИЕ:
информационные баннеры следует размещать вдоль пешеходных и автомобильных путей таким образом, чтобы не было видно их обратную сторону.
